Produktbeskrivelse

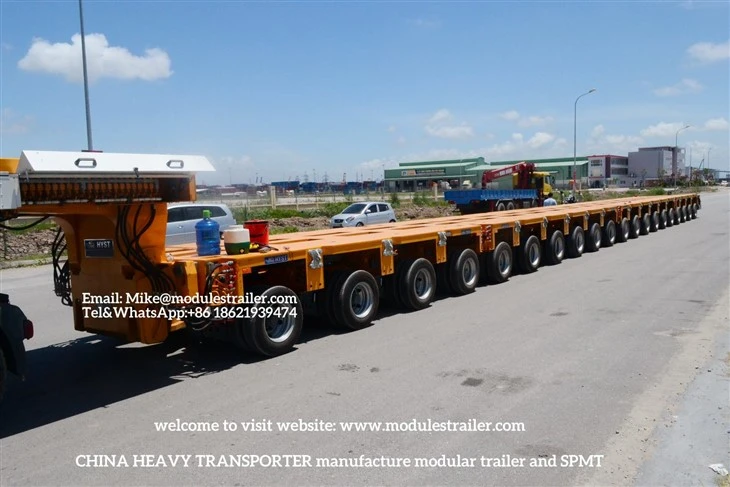

Hydraulic Multi Axle er den modulære platform med 2 til 6 aksler, modulær transporter overstiger den højeste nyttelast på 50 til 5,000 t. Med denne type trailer kan du opnå maksimal fleksibilitet til de mest varierede og svære aktivitetsområder! Den er beregnet til offentlig transport, off-road transport og intern transport. China Heavy Transporter kan også specialdesigne det modulære trailertilbehør for at udvide funktionerne i denne multiaksel.
Chinaheavytransporter fremstiller hydraulisk multi-aksel, modulær trailer, multi-aksel, selvkørende modulær transporter, SPMT. kan kompatibel med Goldhofer THP/SL, PST SL.
Rammeer lavet af højstyrke stålplade lavet af svejset struktur, den midterste bjælke er lavet af den bærende hovedlastkassebjælke.I den lodrette side forbindes begge sider af rammeindstillingen med hullerne for at garantere at realisere kombinationen med bolt fast mellem enheden trailere. Nogle komponenter af rammen er lavet af højstyrke finkornet stål. Vi skal konsultere den passende svejsemetode fra producenten, før vi foretager nogen rammesvejsning.
Affjedring
Hver aksel har 2 affjedring, den maksimale hjuldrejningsvinkel er ±55º (med svinglejestruktur). Affjedringen forbindes gennem drejelejet imens med den fulde hydrauliske akselkompensation. Akselløftkompensation virker gennem løftecylinderen installeret på affjedringen. muligt, at den maksimale akselløftkompensation i mellempositionen.
Lav enhed trailer kun tillade øjeblikkelig kørsel og i det flade underlag eller dækket, alxe måske beskadiget.Hver 2 suspension forbinder ventilgruppen, som installerede to akkumulatorer.
Affjedringen falder, løftecylinderens udstødningsgas strømmer hydraulikolie til akkumulatoren, akkumulatoren kan begrænse hydraulikoliestrømmen, således affjedringens kompression og tilbagespring er mulig. Hver affjedring har den maksimale lastkapacitet (se de tekniske data)
Bremsesystem
Bremsesystemet er sammensat af dobbelt bremserørledning, luftbeholder, relæventil, hurtigudløsningsventil, envejsventil, kontrolventil og andre komponenter. Vi kan realisere enhedens trailerbremse ved at betjene traktorens bremseventil og realisere parkeringsbremsen gennem betjening enhedstrailerens styreventil. Når enhedstraileren kommer væk fra traktoren, kan den realisere parkeringsbremsen automatisk. Enhedstraileren er med hydraulisk mekanisk styreanordning. Fjernbetjeningen af styrestangen overføres til den elektriske hydrauliske styreventil gennem det elektriske styrekredsløb. Styrebevægelsen fungerer ved hjælp af styrecylinderen (1) gennem styrerammen og styrehulspladens styrestang.
Hydrauliske løftestøttepunkter kan udføre 3 og 4 punkter
Hydrauliske multiakslede, modulopbyggede trailere, multiakslede affjedringsanordninger kan bruge on/off ventilen ZN01 og ZN08 til hydraulisk tilslutning og adskillelse.
4 point understøttet,konverteringen af on/off ventil ZN01 og ZN08 vil producere 4 uafhængige støttesløjfer. (se venligst FIG.6-3). Således,
enhedskøretøj eller -kombination vil få en fast lejeflade. Tyngdepunktet for lejefladen skal være inden for den understøttende flade. (højden af belastningen er meget vigtig ved sideværts vipning)
3 point understøttes, vil konverteringen af on/off ventil ZN06 og ZN08 producere 3 uafhængige støttesløjfer. (se venligst FIG.6-4). Således vil enhedskøretøjet eller kombinationen få en fast lejeflade. Tyngdepunktet for lejefladen skal være inden for den understøttende flade. (højden af belastningen er meget vigtig ved sideværts vipning)

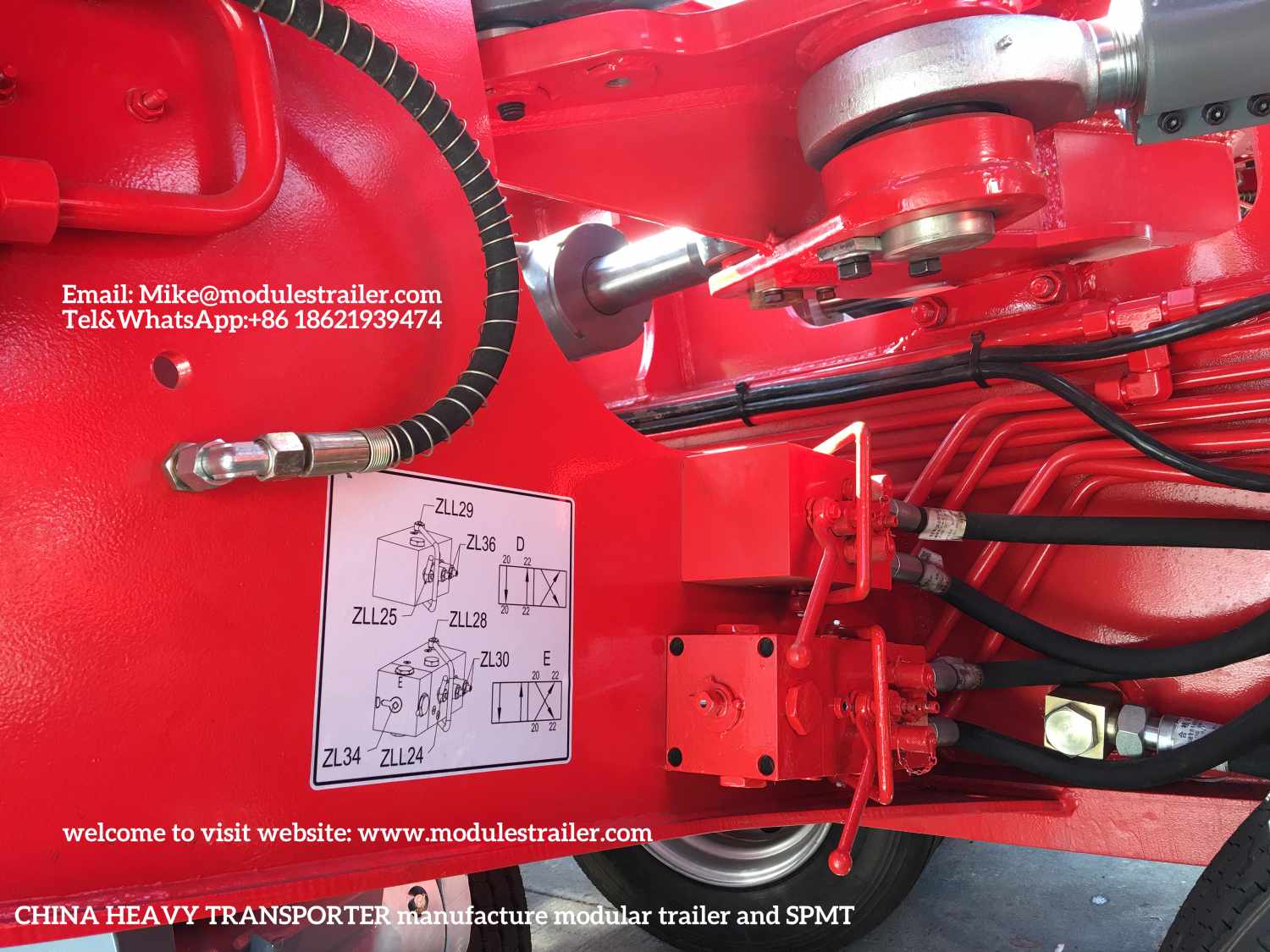

Hydraulisk ventil og hydraulisk styrecylinder
Hydrauliske fordele med flere aksler
+Stærke ramme- og koblingskoncepter
+Til den mest ekstreme tunge transport på vej og terræn
+Effektiv ad-on til selvkørende
+ kraftige moduler
+Økonomisk løsning til at øge nyttelasten og maksimal udnyttelse
Chinaheavytransporter Modular Trailer Hovedspecifikation
+Fuldt kompatibel original tyske Goldhofer THP/SL modultrailer
+Længde og krydskombinationsmodul---modulesrailer.com
+Kasseformet midterramme med integreret luft- og hydraulikolietank
+Høj punktbelastning i midterrøret og de lukkede ydre felter
+Forreste og bageste bolt-kobling til langsgående kombinationer
+ Vedhængende akselaggregat ved drejehoved monteret på køretøjsrammen
+Hydro-pneumatisk gastrykakkumulatorophæng
+Slangebrudssikkerhedsventil på alle akselaggregater--modulesrailer.com
+Integreret chassis, hydromekanisk 2-omslutter alle hjulsstyring
+Maksimal styring + / – 55 grader i alle kørehøjder--modulesrailer.com
+Styring i midten 1 par integreret styrecylinder i rammen
+2-line-luftbremser på alle hjul og fjederbelastet parkeringsbremse
+Fuldfør 4-vejsrør for optimal kombination af modulerne
GenerelAtilbehørHydraulisk multiaksel, modulært trailertilbehør
+Hydraulisk kraftpakke
Kohler 17,9 kW / 24,3 PS
Quanchai 480D
+Betjeningspanel
+ Kabel fjernbetjening
+Radio fjernbetjening
Bugseringsudstyr
+ Drejearm til enkelte bredder
+Center trækanordning til parallel kombination (1+1/2)
+Center trækanordning til parallel kombination (1+1)
+Trækstang 2 m, 3 m og 5 m
Svanehals
+Svanehalskombination 35 t
+Universal svanehals 35 t, 45 t og 52 t
Pladespiller
+100 tons / 200 tons
+300 tons / 400 tons
+600 tons
Flatbed dæk, Drop Deck
+Byggehøjde 250 mm / 300 mm
+Længde 7,000-12,000 mm
+Med / uden koblingspunkt, kan tilsidesættes / ikke tilsidesættes
Fartøjsdæk, Fartøjsbro
+Byggehøjde 450 mm, 500 mm eller 650 mm
+Længde 7,000-13,000 mm
+Bredde 3,000-6,000 mm
+ Fast eller forlænges
+ Kapacitet 100 tons, 120 tons, 140 tons
Gravemaskine dæk
+Byggehøjde 350 mm, 450 mm eller 500 mm
+Længde 7,000-13,000 mm
+ Fast eller forlænges
Afstandsstykke
+8,000-15,000 mm (kan tilpasset design)
+Udvidelsesstadier 1-4
Mellemdæk
+Længde 3,000 mm-9,000 mm
+Spacer 3m, 4,5m, 6m, 9m
Klingetransportanordning, klingeløfter
+Klingeløfter 800 tons/m, 1000 tons/m, 1500 tons/m
+Vindblade Trailer, Teleskop Trailer
CHINA HEAVY TRANSPORTER kombinerer langsigtet knowhow til et produkt, satte ny standard i tung transportsektoren, opnåede det bedste forhold mellem egenvægt og nyttelast.
Det modulære design af CHINA HEAVY TRANSPORTER tilbyder et væld af kombinationsmuligheder, der kan justeres til næsten enhver transportopgave. Med sine talrige modelversioner og valg af tilbehør er CHINA HEAVY TRANSPORTER et pålideligt og omkostningseffektivt transportkøretøj på offentlige veje og til anlægsopgaver.
Valgfri en række modeller, der er i stand til at være kompatible med EU fremstillede trailere, såsom Goldhofer THP/SL, THP-UT, Nicolas MDED, Scheuerle InterCombi, Kamag K25, Cometto MS. China Heavy Transporter kan specialdesigne disse modeller og tilbehør, på denne måde kan du kontrollere dine omkostninger og reducere budgettet. I mellemtiden også kan gøre fuld brug af din eksisterende udstyr trailer, modulær trailer, multiaxle.
Hydraulisk multiaksel, hydrauliske modulopbyggede tunge trailere, modulopbyggede trailere, multiakslede
Hydraulisk multiaksel er velegnet til transport af følgende gods:
+Tunge entreprenørmaskiner til grave- og vejbygning eller genbrug
+Konstruktionselementer som stål- og betonelementer
+Industridele, for eksempel transformere og kranlastet gods
+Kraner, kranvægte og krankomponenter
+Transport- og knusesystemer til nedrivnings- og genbrugsindustrien
+Rørledningselementer
+Offshore-strukturer såsom boreplatforme, vindmøller, platforme og rørledninger
+Skibe eller dele af skibe
+ Kraftværker
+Broelementer
+Kromt gods, lange materialer og tunge læs
For mere modulopbygget trailer, multiakslet, hydraulisk platform trailer, velkommen til at besøge vores fabrik i Shijiazhuang City.
China Heavy Transporter kan yde teknisk support, teknisk træning, eftersalgsservice, backup-support, reservedelsforsyning.
